- 商品名称：MJ45轨道(双出轴+左出轴)
- 品牌：工厂自动化设备零配件
- 单位：千克
- 上架时间：2017-12-07 17:38:14

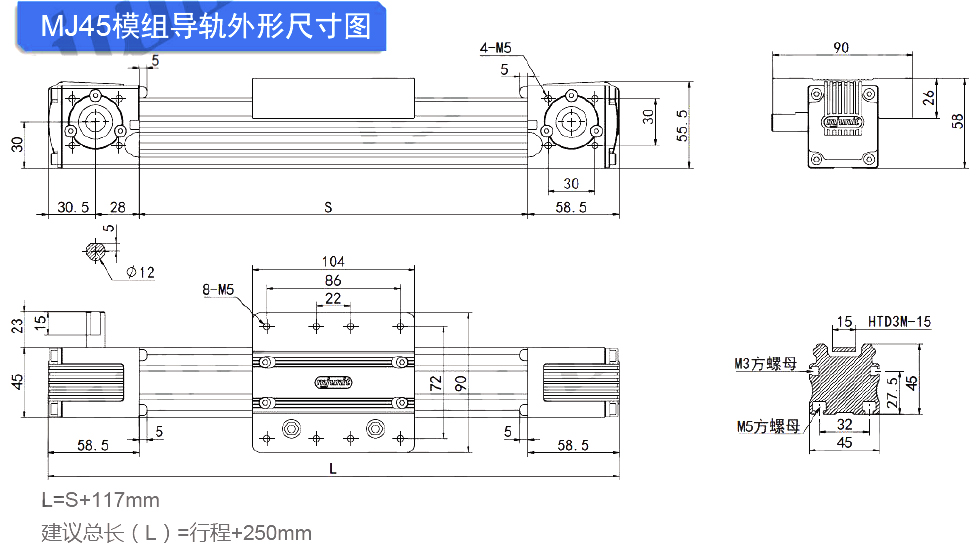

MJ45轨道(双出轴+左出轴)） 3D图下载
特征：
单轴模组体积小、结构紧凑、模块化的设计使得安装维护简易，同时按照客户的需求来长度定制,可实现高速度、高精度直线运动。

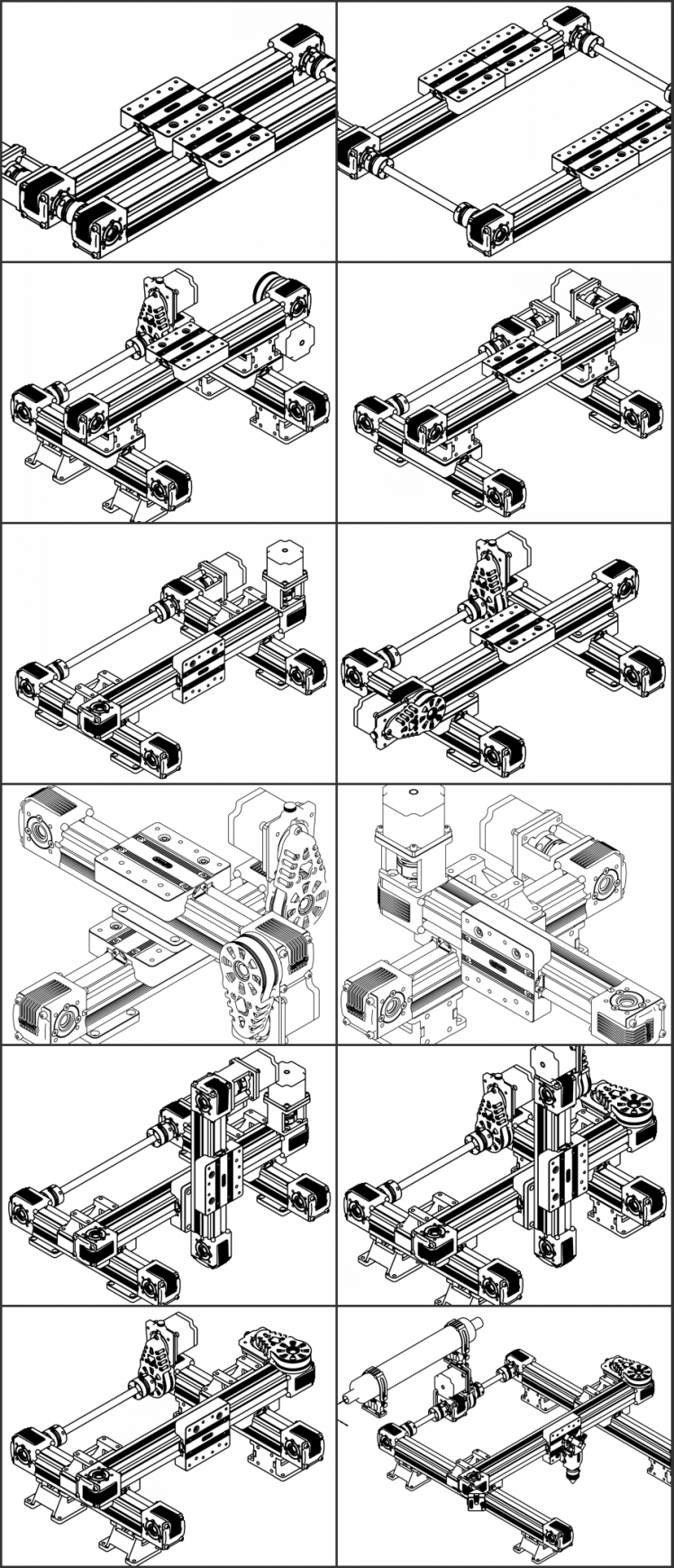

应用范围：点胶、喷涂、焊接、包装、搬运、排版、平面喷绘机，平面打印机、激光裁床、机械裁床、刻字机、光伏背板切割刻膜机、输送机械手、摄影滑台、及各类自动化设备、辅助设备、电动滑台、科研实验或功能演示平台等行业。
价格： 导轨基本上为定制产品，请与客服说明你需要的行程或者总长度即可，默认导轨报价是不含 地脚、电机连接板、联轴器、电机、运费、税点的，请注意！特殊规格请联系客服定制，不收取定制费用，定制尺寸7天发货
|
导轨型号 |
滑块尺寸 |
滑块安孔及数量 |
型材截面尺寸 |
尾座长度 |
导轨总高度 |
滑动轴直径 |
同步带型号 |
|
MJ45 |
104*90mm |
M5*8 |
45*45mm |
58.5mm |
58mm |
6mm |
HTD3M-15 |
|
齿数 |
同步轮 |
同步轮出轴类型 |
同步轮 |
出轴长度 |
同步轮 |
齿距导程(同步轮周长) |
|
MJ45 |
HTD3M |
12mm |
D形 |
23mm |
3mm |
72mm |
|
导轨型号 |
建议负载 |
建议输入扭矩 |
直度/扭拧度 |
重复定位精度/m |
速度 |
加速度 |
|
MJ45 |
≤10kg |
0~3n.m |
≤0.1mm/300mm |
0.1mm |
0~1000mm/秒 |
0~3000mm/S2 |
|
导轨型号 |
导轨型材长度 |
型材颜色 |
型材侧面螺母槽 |
型材下部螺母槽 |
导轨重量 (350m总长) |
导轨本体 重量/100mm |
|
MJ45 |
0~6000mm |
香槟色/黑色 |
M3*2个 |
M5*2 |
1420g |
195g |
|
导轨型号 |
滑块重量 |
导轨尾座连接孔 |
适配电机直连连接座 |
适配电机减速连接底座 |
建议电机类型 |
|
MJ45 |
400g |
M5 |
57/60/86 |
57(1:3)/60(1:2.5) |
57步进/200/400w伺服 |
|
导轨 |
MJ45 |
MJ45 |
|
力/力矩 |
静态 |
动态 |
|
Fx(N) |
150 |
100 |
|
Fy(N) |
100 | 80 |
|
Fz(N) |
150 | 100 |
|
Mx(N.m) |
10 | 8 |
|
My(N.m) |
8 | 6 |
|
Mz(N.m) |
20 | 15 |
建议选用电机类型：57步进电机\200w伺服电机
